Utilizzo e tipologie

Il Sistema DOORFLEX® permette la chiusura di vani di importanti dimensioni in ambito:
› Residenziale (balconi, giardini d’inverno, serre bioclimatiche ecc.)
› Commerciale (locali pubblici, ristoranti, bar ecc.)
I rispettivi accessori consentono la realizzazione di serramenti con differenti tipologie e numero di ante.

DOORFLEX30 - Sistema senza Taglio Termico

Con i profilati con sezione anta da 30mm. è possibile realizzare serramenti ad ante pari e dispari con apertura interna ed esterna; é possibile portare il peso del serramento con il carrello posizionato nella guida superiore oppure scaricarlo sulla guida a pavimento.

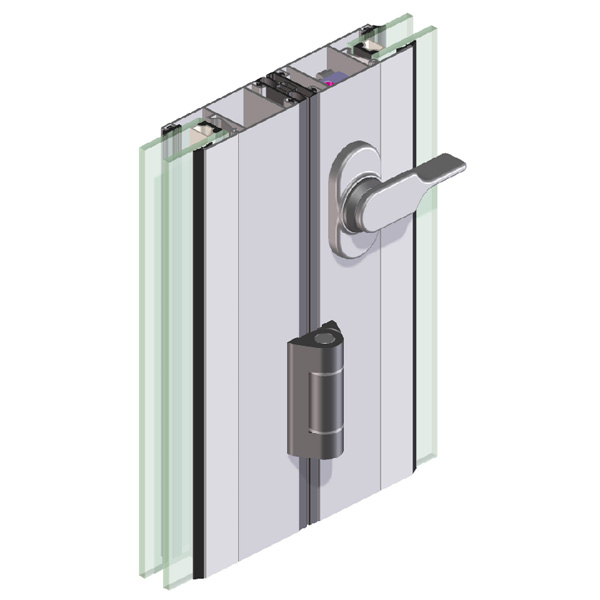

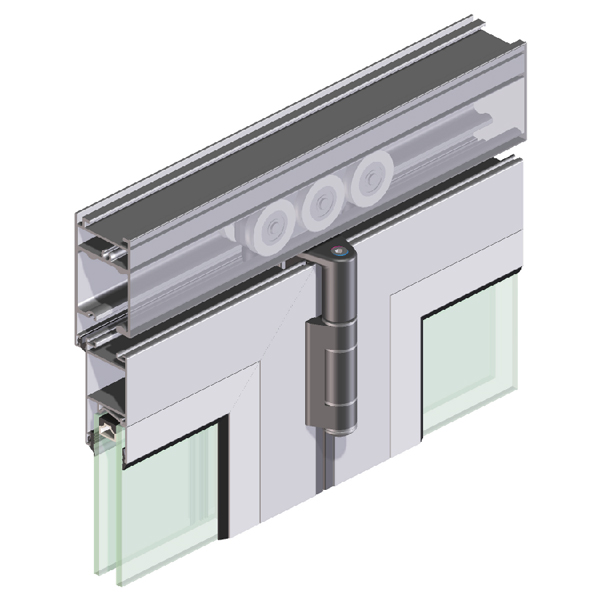

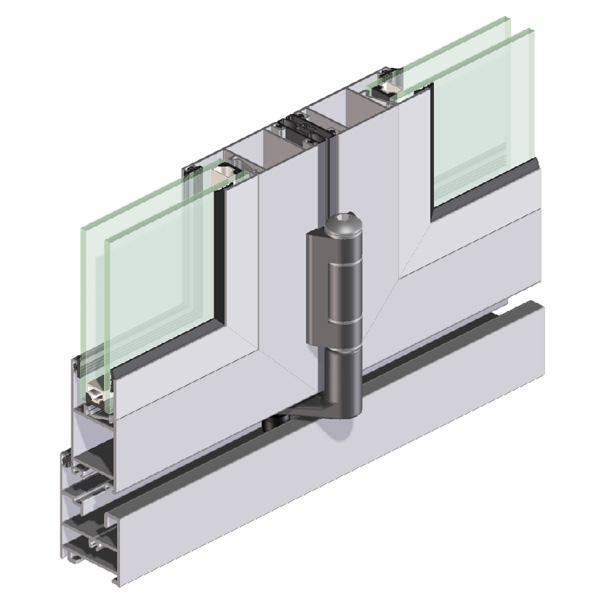

DOORFLEX30

DOORFLEX30

DOORFLEX30

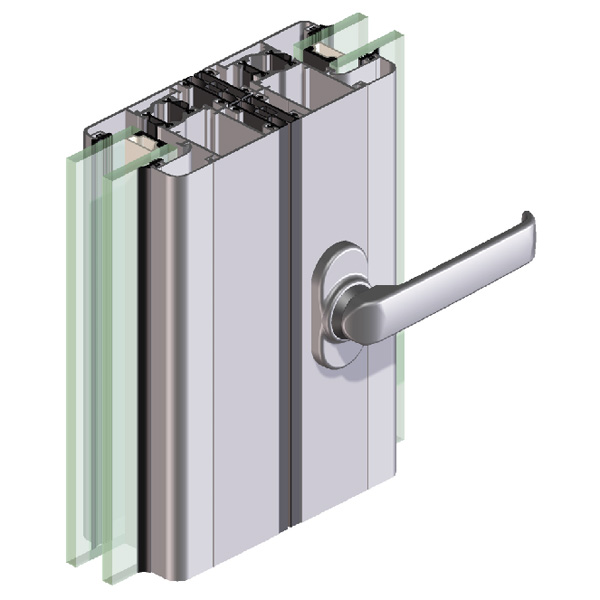

DOORFLEX60 - Apertura verso l'interno

Con questi profilati con sezione anta da 60mm. a Taglio Termico è possibile realizzare serramenti con le medesime caratteristiche del Sistema DOORFLEX30 utilizzando un profilato anta dedicato all’apertura interna.

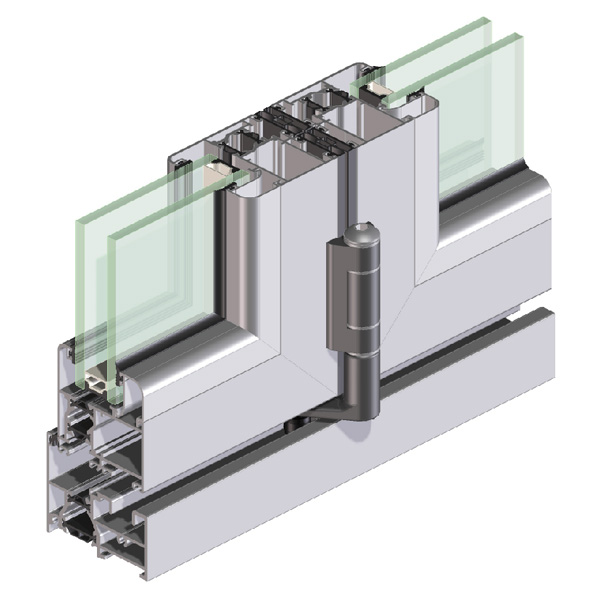

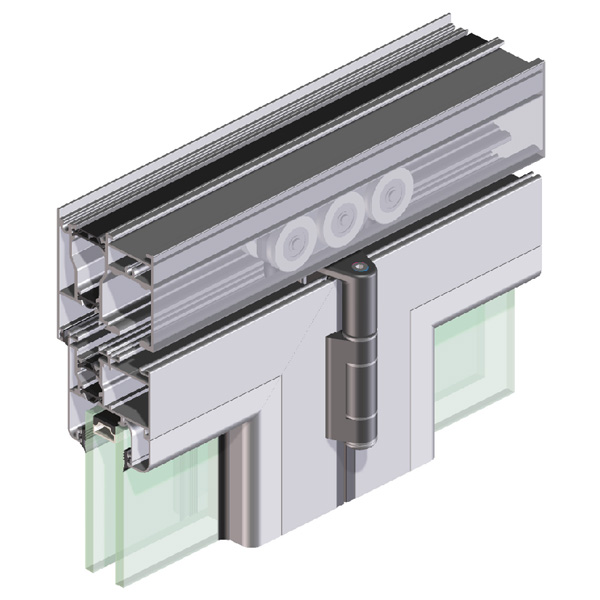

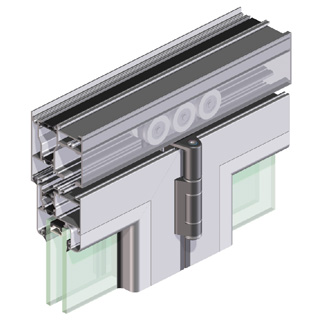

DOORFLEX60 interno

DOORFLEX60 interno

DOORFLEX60 interno

DOORFLEX60 - Apertura verso l'esterno

Con questi profilati con sezione anta da 60mm. a Taglio Termico è possibile realizzare serramenti con le medesime caratteristiche del Sistema DOORFLEX60 utilizzando un profilato anta dedicato all’apertura esterna.

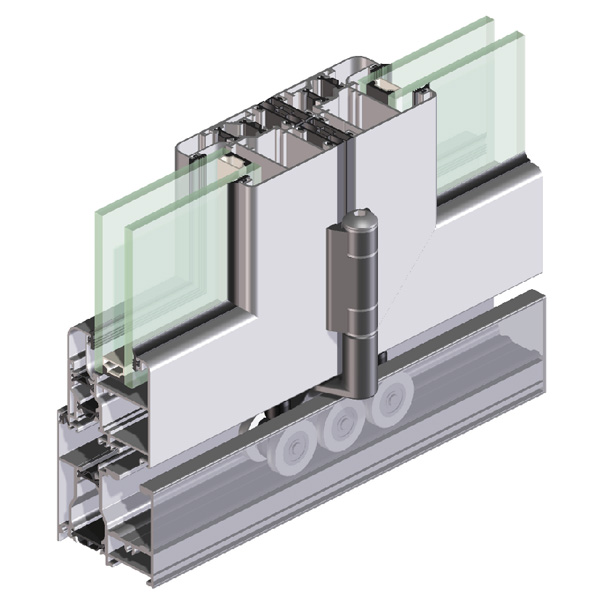

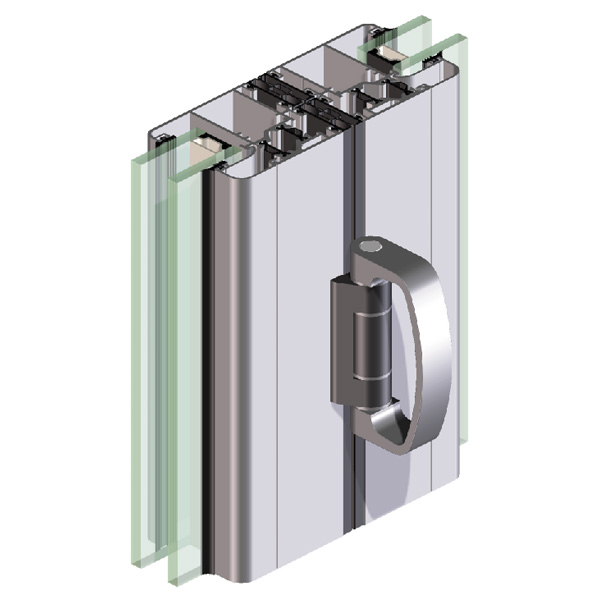

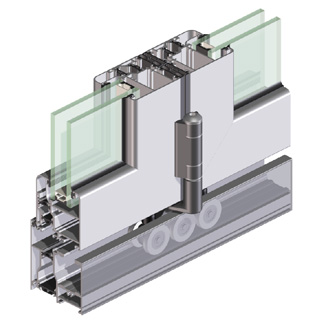

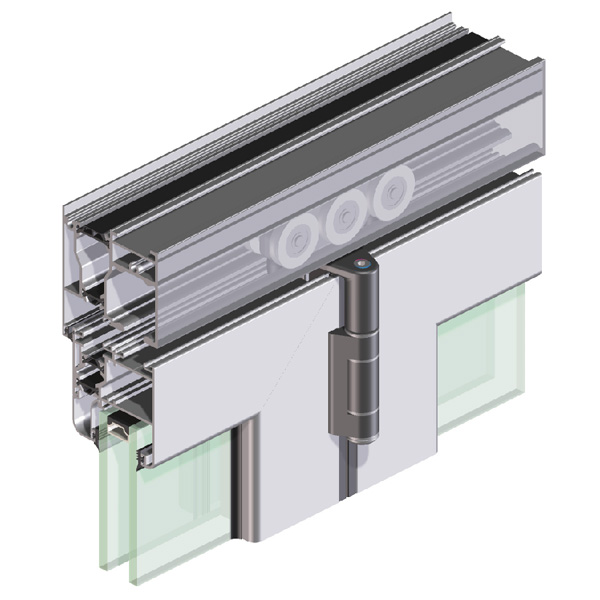

DOORFLEX60 esterno

DOORFLEX60 esterno

DOORFLEX60 esterno

Materiali

Il Sistema DOORFLEX® è realizzato con profilati estrusi in Lega EN AW 6060-T5 (UNI EN 573-3).
Il peso dei profilati è quello teorico e potrà variare in funzione delle tolleranze dimensionali e di spessore previste dalla Norma UNI EN 12020-2.

Maggiori informazioni

Scarica la presentazione del Sistema DOORFLEX®.

Scarica

Dimensioni e caratteristiche

Gli accessori e le guarnizioni sono progettati per essere applicati su tutte le tipologie di profilato del Sistema DOORFLEX®

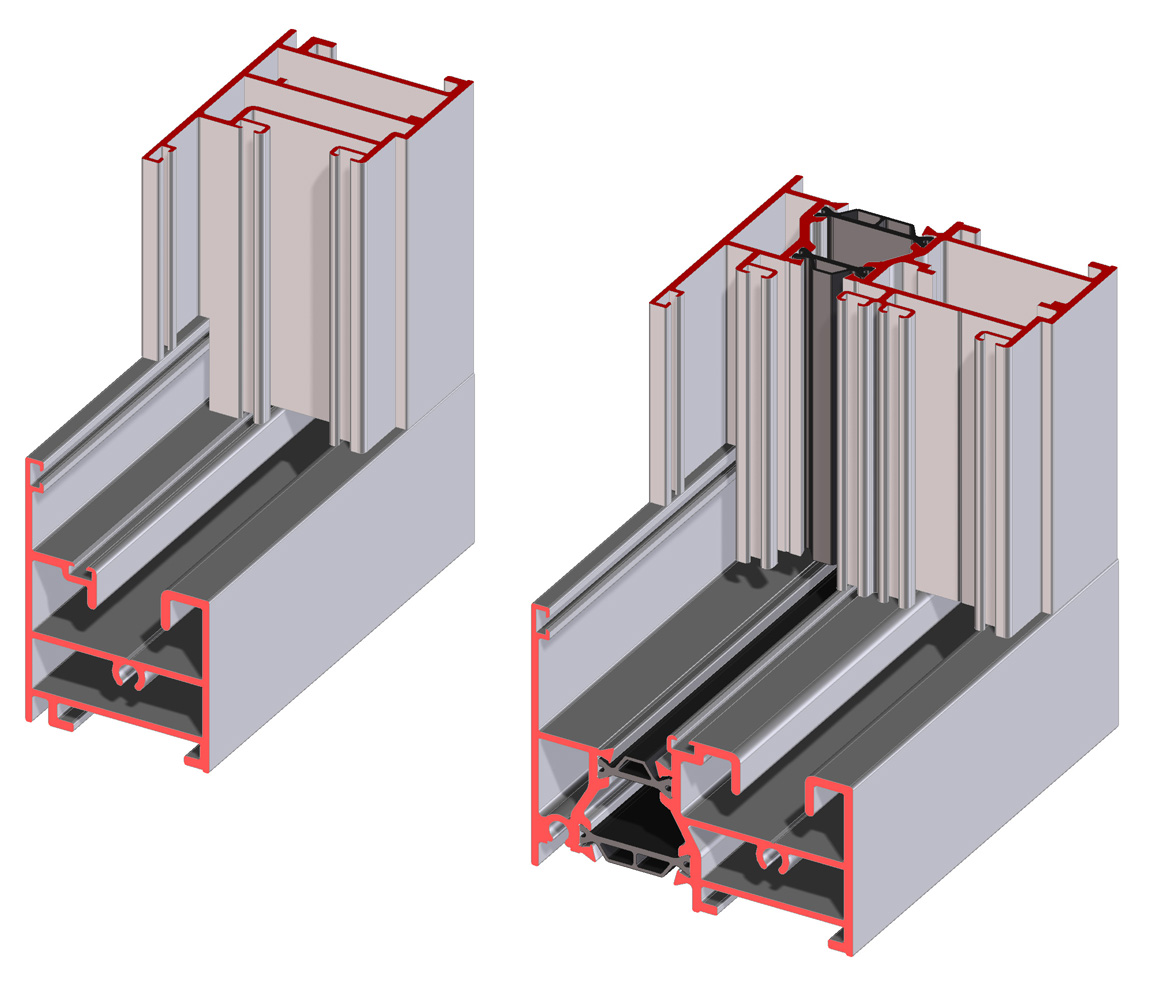

Sezione esterna dei profilati per telai fissi

40mm.(DOORFLEX30) e 70mm.(DOORFLEX60)

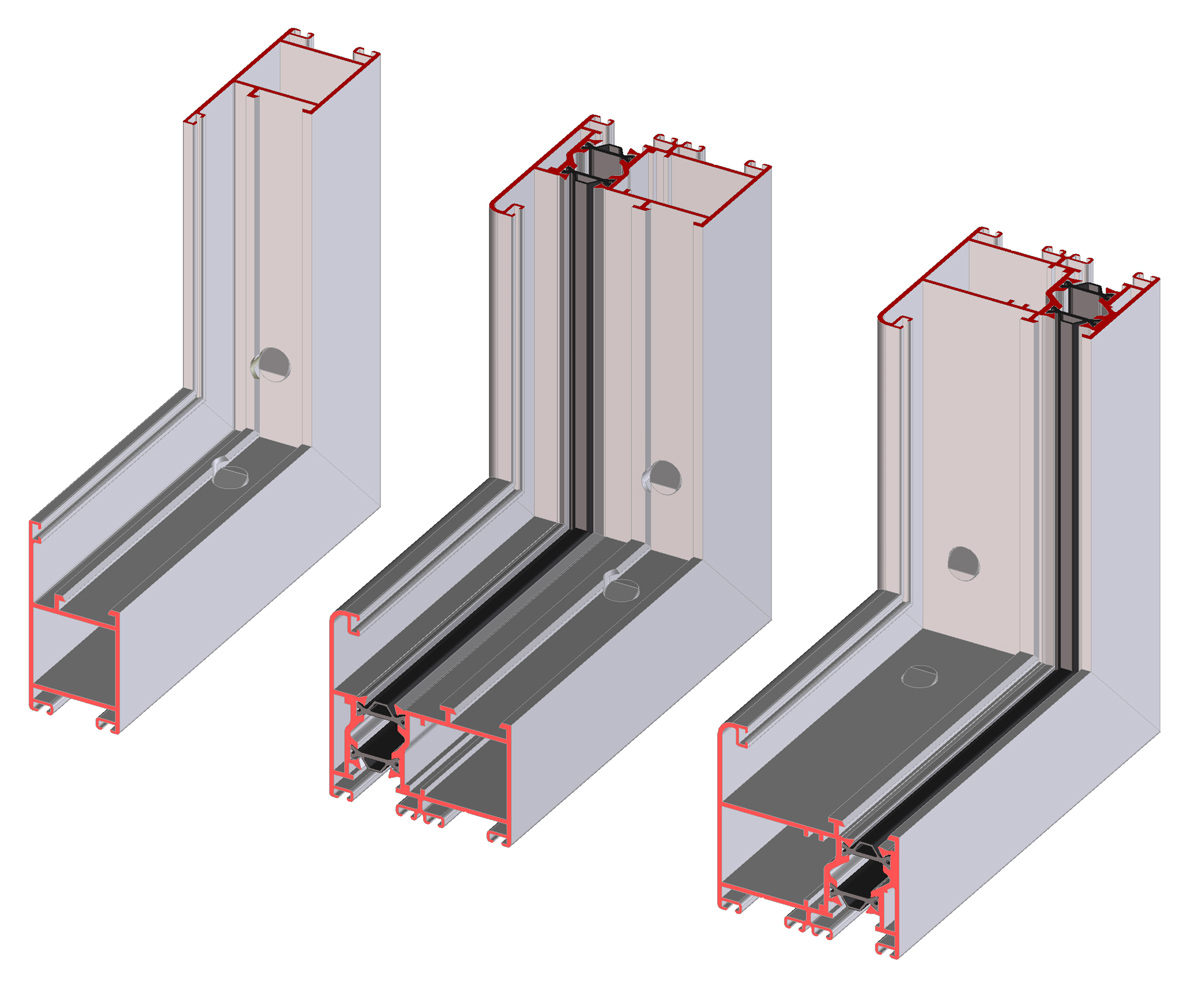

Sezione dei profilati per apribili

30mm. (DOORFLEX30) e 60mm. ( DOORFLEX60)

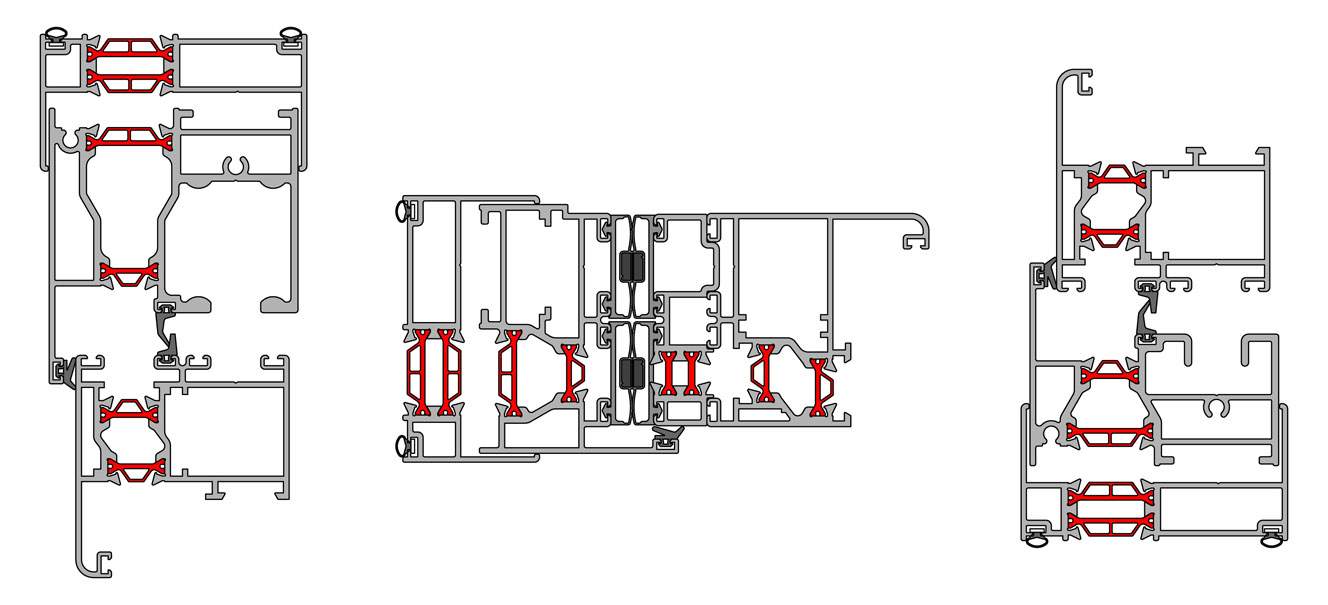

Isolamento termico

ottenuto tramite barrette di poliammide di 16-24 mm. (DOORFLEX60)

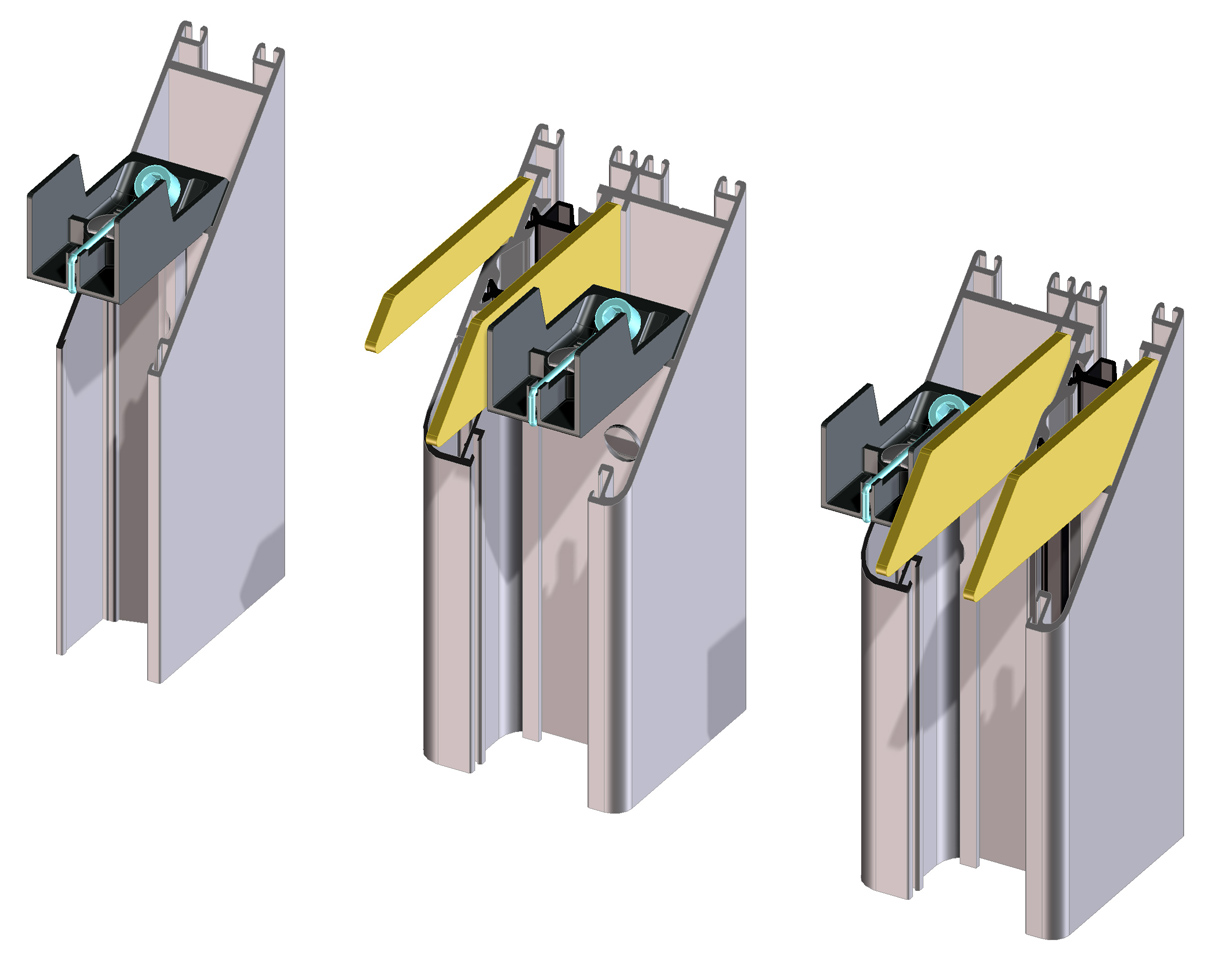

Inserimento della squadretta

La dimensione del tubolare per l'inserimento della squadretta di fissaggio per tutte le serie è di 25x27mm.

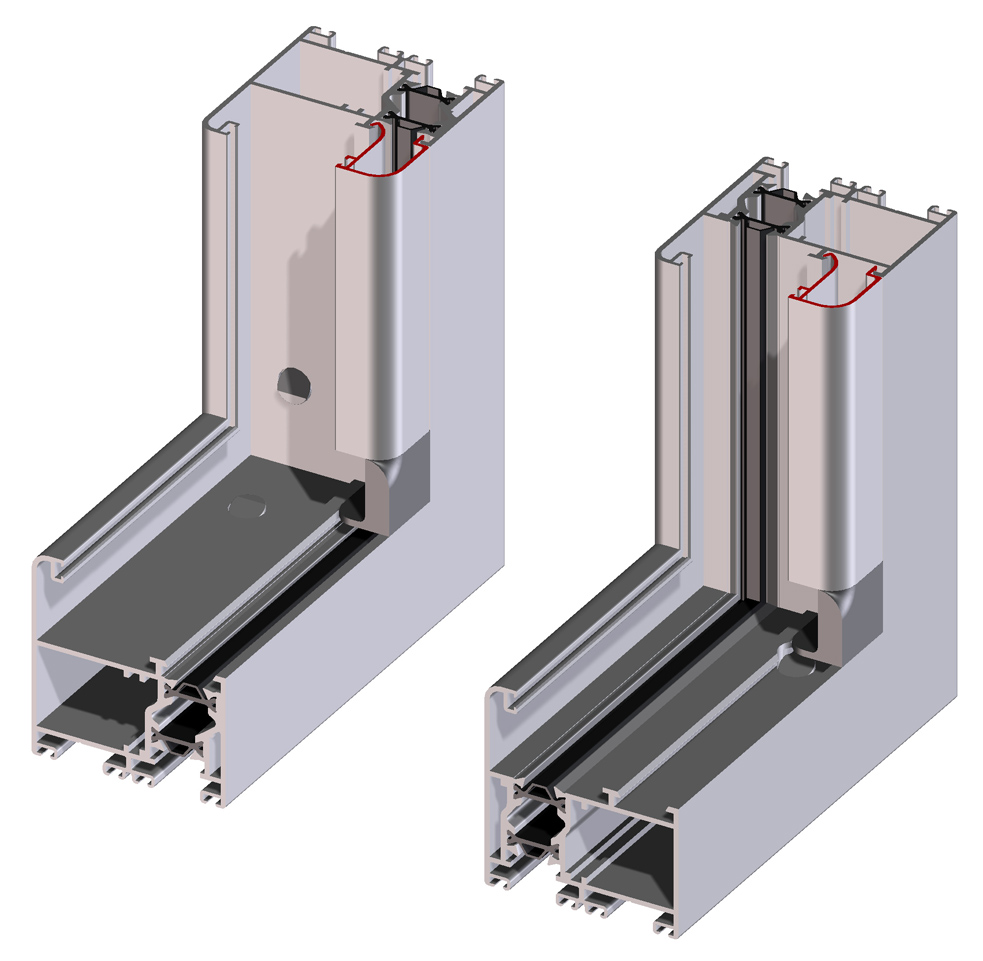

Fermavetro

sono montati a scatto e quelli arrotondati sono raccordati nell'angolo dal relativo accessorio.

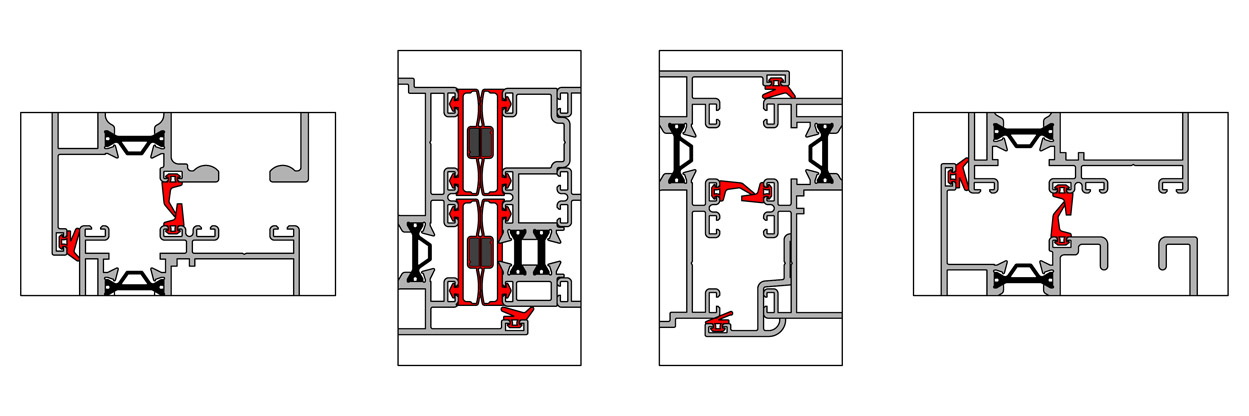

Tenuta all’aria ed acqua

è garantita da un sistema di guarnizioni in EPDM perimetrale e da guarnizioni magnetiche verticali tra anta ed anta; una serie di tappi raccorda l'incontro tra le guarnizioni.

Il Sistema DOORFLEX® è completato da:
› Documentazione.
› Punzonatrice dedicata per le lavorazioni.
› Software di calcolo distinte di taglio e materiali.
› Campioni di serramento dimostrativi 1200x800mm.

Trattamenti

I profilati del Sistema DOORFLEX® devono essere trattati superficialmente osservando i criteri previsti dalle direttive per l'ottenimento del marchio Qualanod per l'anodizzazione e Qualicoat per la verniciatura.

Certificazioni e brevetti

Il Sistema DOORFLEX® è Certificato e Brevettato.

Prove Aria - Acqua - Vento

Un serramento di n°5 ante delle dimensioni di 3600mm. di larghezza e 2500mm. di altezza è stato collaudato e sottoposto a prove Aria - Acqua - Vento raggiungendo i seguenti risultati:
RAPPORTO DI PROVA N°1994-CPR-RP1053 DATA 2014-06-03
  • Permeabilità all'aria: Classe 4
  • Permeabilità all'acqua: Classe 3A
  • Resistenza ai carichi del vento: Classe B3

Prove di durabilità

La serie di carrelli del Sistema DOORFLEX® è stata sottoposta a prove di durabilità raggiungendo i seguenti risultati:
RAPPORTO DI PROVA N°0185-RP12 DATA 2012-06-12
  • Carrello centrale EPM283 - massa applicata 150Kg. - numero di cicli 10.000 con esito positivo.
  • Carrelli laterali EPM284-285 - massa applicata 75Kg. - numero di cicli 10.000 con esito positivo.

Calcolo della Trasmittanza Termica

Per tutti i principali nodi del Sistema DOORFLEX® è stato eseguito il Calcolo della Trasmittanza Termica:
RAPPORTO DI PROVA N°1994-CPR-RP1044 DATA 2014-05-06

La posa del serramento va eseguita rispettando le normative, le prescrizioni e le raccomandazioni esistenti.

Contatti

Compilando il modulo di richiesta avrete la possibilità di scaricare la documentazione completa con tutte le informazioni inerenti il Sistema DOORFLEX® (sezioni – immagini – sagomari – elenco accessori – tipologie – certificazioni).
